ステッピングモーター



		ハイブリッド・ステッピングモーター

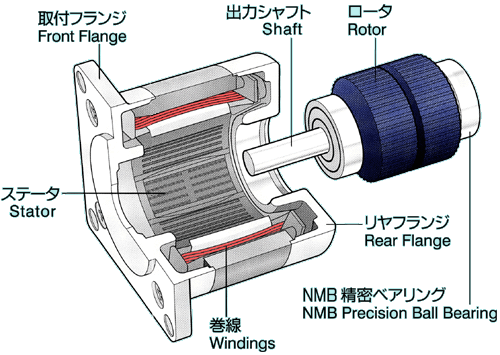

		当社はミネベアミツミモータ株式会社のハイブリッド製品を取扱っております。ご紹介する製品は徹底したコスト削減と機能向上を追求した設計の製品です。また、ステップ角度精度・ダイナミックトルクの向上・品質の向上を図り、コストパフォーマンスの高い製品を提供しております。ハイブリッド型は永久磁石と磁性体を混成（ハイブリッド）させた型で、軸受けには定評あるミネベアミツミ社のボールベアリングを使用しています。


		ＰＭステッピングモーター
		ＰＭモーターはローターに永久磁石を使用し、電気信号により一定角度で回転するモータです。ＯＡ・ＰＣ関連のプリンター・コピー機・スキャナー用、家庭用機器の水・ガスなどのバルブ駆動用や自動車関連アクチュエータ用として広く使用されています。リニアタイプはモーターの回転運動を直線運動に変換したＰＭタイプのモーターです。コンパクトなサイズで高い推力を実現しています。

	ハイブリッドステッピングモーター標準品

３５mm □	０.９°	14PY-Zxxxx
形状	ステップ角	型式番号	詳細ページ
３５mm □	１.８°	14PM-Mxxxx
３５mm □	３.７５°	14PU-Mxxxx
４２mm □	０.９°	17PY-Zxxxx
４２mm □	１.８°	17PM-Kxxxx
４２mm □	１.８°	17PM-Jxxxx
４２mm □	３.７５°	17PU-Hxxxx
５６mm □	１.８°	23KM-Kxxxx
７１mm ○	１.８°	29SM-Kxxxx
８５mm □	１.８°	34KM-Kxxxx

	最も一般的な特別仕様品を通販用に用意しました。通販ページからご覧ください。

このページのＴｏｐへ▲

型式番号のご説明

①

モータのサイズ

直径（角形は一辺の長さ）の１０倍をインチで表示

②

モータのタイプ

Ｋ

　□型、５６mmのラミネーションタイプ

Ｐ

　□型、４２mm以下のラミネーションタイプ

Ｓ

　○型、７１mmのラミネーションタイプ

Ｔ

　扁平ラミネーションタイプ

③

ステップ角

Ｍ

　１．８°

Ｙ

　０．９°

Ｕ

　３．７５°

④

ステータのタイプ

Ｋ

　２相ハイブリッドタイプ（低ノイズ・低振動）

Ｚ

　２相ハイブリッドタイプ（高分解能）

⑤

モータの長さ

	■内の数字
	０	１	２	３	４	５	６
14Px-x■xx	26		22
17Px-x■xx	34	42	30	38	48		26
23KM-x■xx	54	67	42	50			78
29SM-K■xx	55.5	67.5	43.5	51.5		39.5	77.5
34KM-K■xx	66	96	126

⑥

標準ドライブ型式

Ｕ

　ユニポーラ

Ｂ

　バイポーラ

　● 型式番号 ⑤と⑥の間には、連番で巻線の種類を表す数字（２桁）が入ります。

このページのＴｏｐへ▲


		ご使用条件によってはサンプルをご提供出来る場合がございます。 ←こちらのサンプルリクエストシートに入力の上、弊社までご送信ください。

		←ミネベアミツミホームページにも詳細な情報がございます。
