ＰＭステッピングモーター・リニアタイプ

リニアタイプはモーターの回転運動を直線運動に変換したＰＭタイプのモーターです。コンパクトなサイズで高い推力を実現しています。モーターの1ステップ毎のシャフトの移動量は 0.05mm から 0.0254mm の範囲です。

PL25L-A24

参考特性
モーターサイズ	PL25L-A24
ステップ数	24 step
スクリューピッチ	0.61mm	0.8mm	1.2mm
１ステップ送り量（２相励磁時）	0.025mm/Step	0.033mm/Step	0.050mm/Step
励磁方式	2 - 2 相
駆動方式	バイポーラチョッパー
駆動電圧	12 [V]
巻線抵抗	14.7 [Ω]
電流／相	300 [mA]
駆　動　ＩＣ	UDN2916B-V
マグネット材質	ネオジウム鉄ボンド（MS70）
絶縁抵抗値	100 MΩ[MIN]
絶縁耐圧	AC 500 V 1min
絶　縁　種	CLASS B
動作温度範囲	0 ℃ ～ 65 ℃
保存温度範囲	-30 ℃ ～ 80 ℃
動作湿度範囲	0 ％RH ～ 90 ％RH

【用　途】
産業機器 : 流量制御バルブ
通信機器 : アンテナ調整装置
自動車分野 : 光軸制御装置

【トルク特性】

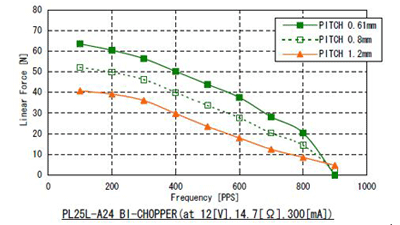

トルク特性

【外　観　図】

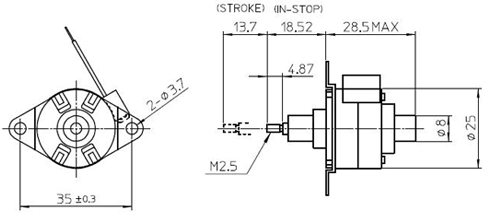

外観図:PL25L-A24

PL35L-A24

参考特性
モーターサイズ	PL35L-A24
ステップ数	24 step
スクリューピッチ	0.8 mm
１ステップ送り量（２相励磁時）	0.033mm/Step
励磁方式	1 - 2 相
駆動方式	バイポーラチョッパー
駆動電圧	13 [V]
巻線抵抗	7.7 [Ω]
電流／相	500 [mA]
駆　動　ＩＣ	UDN2916B-V
マグネット材質	極異方性フェライト焼結（MS50）
絶縁抵抗値	100 MΩ[MIN]
絶縁耐圧	AC 500 V 1min
絶　縁　種	CLASS B
動作温度範囲	0 ℃ ～ 65 ℃
保存温度範囲	-30 ℃ ～ 80 ℃
動作湿度範囲	20 ％RH ～ 90 ％RH

【用　途】
産業機器 : 流量制御バルブ
通信機器 : アンテナ調整装置
自動車分野 : 光軸制御装置

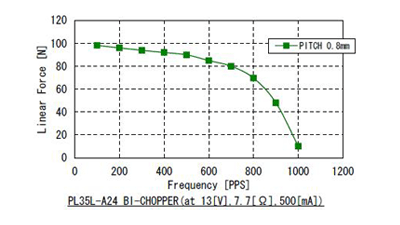

【トルク特性】

【外　観　図】

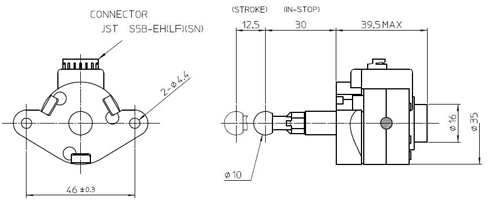

外観図:PL35L-A24


		←ミネベアミツミホームページにも詳細な情報がございます。
