ＴＤＫ-ラムダ　ＬＥＤ電源ユニット

■ ユニット電源（ケース入り）

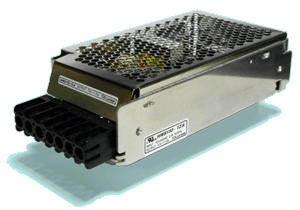

HWS150-12/A

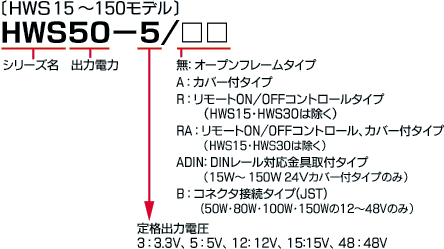

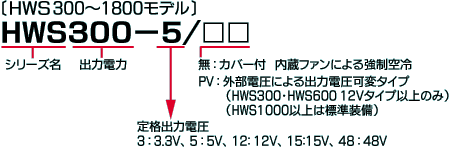

HWSシリーズ取扱製品
出力電力		5V			12V			15V			24V			48V
出力電力		電流	型　名		電流	型　名		電流	型　名		電流	型　名		電流	型　名
15W		3A	HWS15-5		1.3A	HWS15-12		1A	HWS15-15		0.65A	HWS15-24		0.33A	HWS15-48
30W		6A	HWS30-5		2.5A	HWS30-12		2A	HWS30-15		1.3A	HWS30-24		0.65A	HWS30-48
50W		10A	HWS50-5		4.3A	HWS50-12		3.5A	HWS50-15		2.2A	HWS50-24		1.1A	HWS50-48
80W		16A	HWS80-5		6.7A	HWS80-12		5.4A	HWS80-15		3.4A	HWS80-24		1.7A	HWS80-48
100W		20A	HWS100-5		8.5A	HWS100-12		7A	HWS100-15		4.5A	HWS100-24		2.1A	HWS100-48
150W		30A	HWS150-5		13A	HWS150-12		10A	HWS150-15		6.5A	HWS150-24		3.3A	HWS150-48
300W		60A	HWS300-5		27A	HWS300-12		22A	HWS300-15		14A (16.5)	HWS300-24		7A	HWS300-48
600W		120A	HWS600-5		53A	HWS600-12		43A	HWS600-15		27A (31)	HWS600-24		13A	HWS600-48
1000W		200A	HWS1000-5		88A (100)	HWS1000-12		70A (80)	HWS1000-15		46A (58.5)	HWS1000-24		23A (29.2)	HWS1000-48
1500W		300A	HWS1500-5		125A	HWS1500-12		100A	HWS1500-15		65A (105)	HWS1500-24		32A	HWS1500-48

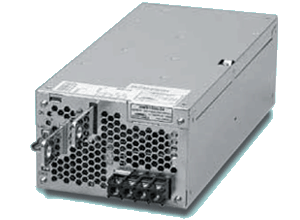

●入力電圧はＡＣ８５Ｖ～２６５Ｖです。　型名が細字のものは取り寄せになります。　●出力電流の（）内の値はピーク値です。　●外装ケースが付いた /A のものもありますので、ご注文の際にお確かめください。　●出力電力３００W以上の製品は内蔵ファンによる強制空冷になります。　●出力電力１８００W のものにつきましては弊社までお問い合わせください。
お買い求めには Yahoo! Shopping 、または Amazon の通販サイトをご利用ください。

このページのＴｏｐへ▲

■ 基板型電源
	●小型・軽量、ケースが付いていないＬＥＤ電源ユニットです。 ● メカトロニクス分野のモーター駆動用電源： 24Vパルス負荷対応 ● 超小型でハイパワー：ピーク時平均電力の2倍を発揮 ● ＺＷＳタイプは全世界対応の入力電圧範囲： AC85 ～265V ● ＶＳタイプは 100V入力シングル出力超ローコスト基板タイプ。 ● 高調波電流規制に対応：アクティブフィルタ回路内蔵（AFタイプのみ） ● 低い漏洩電流：ロジック用電源との複数台使用に便利

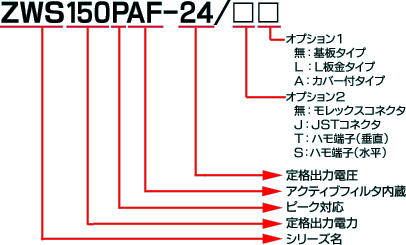

		ZWS150PAF-24

■ZWS、ZWS-B、ZWS-BAF 取扱製品
		5V			12V			24V
		電流	型　名		電流	型　名		電流	型　名
10W		2.0A	ZWS 10-5/J		0.9A	ZWS 10-12/J		0.5A	ZWS 10-24/J
15W		3.0A	ZWS 15-5/J		1.3A	ZWS 15-12/J		0.7A	ZWS 15-24/J
30W		6.0A	ZWS 30-5/J		2.0A	ZWS 30-12/J		1.3A	ZWS 30-24/J
50W		10A	ZWS 50AF-5/J		4.3A	ZWS 50AF-12/J		2.1A	ZWS 50AF-24/J
75W		15A	ZWS 75-5/J		6.3A	ZWS 75AF-12/J		3.2A	ZWS 75AF-24/J
100W		20A	ZWS 100-5/J		8.5A	ZWS 100BAF-12		4.3A	ZWS 100BAF-24
150W		30A	ZWS 150-5/J		12.5A	ZWS 150BAF-12		6.3A	ZWS 150BAF-24
● 入力電圧はＡＣ８５Ｖ～２６５Ｖです。　型名が細字のものは取り寄せになります。　● 5 ～ 300Wまでフルラインアップ　● 低リーク電流、0.5mA max （ZWS-AF）　● 業務用プリンタから空調コントローラなど、幅広い用途に対応　● ＡＦタイプはアクティブフィルタ内蔵、高調波電流規制対応、ON/OFFコントロール、可変ボリューム標準装備
お買い求めには Yahoo! Shopping 、または Amazon の通販サイトをご利用ください。

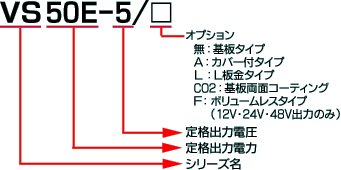

■ VS、VS-B、VS-C 取扱製品
		5V			12V			15V			24V
		電流	型　名		電流	型　名		電流	型　名		電流	型　名
10W		2.0A	VS 10C-5		0.9A	VS 10C-12		0.7A	VS 10C-15		0.5A	VS 10C-24
15W		3.0A	VS 15C-5		1.3A	VS 15C-12		1.0A	VS 15C-15		0.7A	VS 15C-24
30W		6.0A	VS 30C-5		2.5A	VS 30C-12		2.0A	VS 30C-15		1.3A	VS 30C-24
50W		10A	VS 50B-5 VS 50E-5		4.3A	VS 50B-12 VS 50E-12		3.5A	VS 50B-15 VS 50E-15		2.1A	VS 50B-24 VS 50E-24
75W		15A	VS 75B-5 VS 75E-5		6.3A	VS 75B-12 VS 75E-12		5.0A	VS 75E-15		3.2A	VS 75B-24 VS 75E-24
100W		20A	VS 100B-5 VS 100E-5		8.5A	VS 100B-12 VS 100E-12		7.0A	VS 100E-15		4.3A	VS 100B-24 VS 100E-24
150W		30A	VS 150E-5		12.5A	VS 150B-12 VS 150E-12		10.0A	VS 150E-15		6.3A	VS 150B-24 VS 150E-24
● 100VAC系入力シングル出力超ローコスト基板タイプ。　型名が細字のものは取り寄せになります。　●ゲーム機器やプリンター、通信端末装置まで幅広い用途に対応　● 入力電圧はＡＣ８５Ｖ～１３２Ｖです。　● 5 ～ 300Wまでフルラインアップ　● 低リーク電流、0.5mA max （ZWS-AF）　● 業務用プリンタから空調コントローラなど、幅広い用途に対応　● ＡＦタイプはアクティブフィルタ内蔵、高調波電流規制対応、ON/OFFコントロール、可変ボリューム標準装備
お買い求めには Yahoo! Shopping 、または Amazon の通販サイトをご利用ください。

このページのＴｏｐへ▲

■ZWS 製品ラインナップ
		5V		12V		15V		24V		36V		48V
		出力電流 (ピーク)		出力電流 (ピーク)		出力電流 (ピーク)		出力電流 (ピーク)		出力電流 (ピーク)		出力電流 (ピーク)
ZWS 5-xx		1.0A (1.2A)		0.42A (0.51A)		0.34A (0.41A)		0.22A (0.27A)		---		---
ZWS 10-xx		2.0A (2.4A)		0.85A (1.02A)		0.7A (0.84A)		0.45A (0.54A)		---		---
ZWS 15-xx		3.0A (3.6A)		1.25A (1.5A)		1.0A (1.2A)		0.65A (0.78A)		---		---
ZWS 30-xx		6.0A (7.2A)		2.5A (3.0A)		2.0A (2.4A)		1.3A (1.56A)		0.9A (1.08A)		0.7A (0.84A)
ZWS 50-xx		10A (12A)		4.3A (5.16A)		3.5A (4.2A)		2.1A (2.52A)		1.4A (1.68A)		1.1A (1.32A)
ZWS300-xx (自然空冷）		40A (60A)		17A (27A)		14A (22A)		9A (14A)		---		4.2A (6.3A)
ZWS300-xx （強制空冷）		60A (---)		27A (---)		22A (---)		14A (---)		---		6.3A (---)
● ZWS 5～50 ：ピーク電流動作は10秒以下、デューティ35％以下でご使用ください。　● ZWS300(自然空冷) ：ピーク出力運転は30秒以下です、平均出力電力は定格出力電力以下でご使用ください。　● ZWS5～50 ：コネクタは、モレックス製と日本圧着端子製がございます。　　　　　　　　　　　　日本圧着端子製は型名表記に“/J”がつきます。　● ZWS5,ZWS10､ZWS15のモレックス製コネクタは、日本国内での入手が困難です。 “/J”仕様をご用命ください。

■ZWS-B 製品ラインナップ
		3.3V			5V			12V			15V			24V			48V
		電流	電力		電流	電力		電流	電力		電流	電力		電流	電力		電流	電力
ZWS10B-xx		2.0A	6.6W		2.0A	10.0W		0.9A	10.8W		0.7A	10.5W		0.5A	12.0W		-	-
ZWS15B-xx		3.0A	9.9W		3.0A	15.0W		1.3A	15.6W		1.0A	15.0W		0.7A	16.8W		-	-
ZWS30B-xx		6.0A	19.8W		6.0A	30.0W		2.0A	30.0W		2.5A	30.0W		1.3A	31.2W		-	-
ZWS50B-xx		10A	33.0W		10A	50.0W		4.3A	51.6W		3.5A	52.5W		2.1A	50.4W		1.1A	52.8W
ZWS75B-xx		15A	49.5W		15A	75.0W		6.3A	75.6W		5.0A	75.0W		3.2A	76.8W		1.6A	76.8W
ZWS100B-xx		20A	66.0W		20A	100.0W		8.5A	102.0W		6.7A	100.5W		4.3A	103.2W		2.1A	100.8W
ZWS150B-xx		30A	99.0W		30A	150.0W		12.5A	150.0W		10A	150.0W		6.3A	151.2W		3.2A	153.6W

■ZWS-BAF 製品ラインナップ
		3.3V			5V			12V			15V			24V			48V
		電流	電力		電流	電力		電流	電力		電流	電力		電流	電力		電流	電力
ZWS50BAF-xx		10A	33.0W		10A	50.0W		4.3A	51.6W		3.5A	52.5W		2.1A	50.4W		1.1A	52.8W
ZWS75BAF-xx		15A	49.5W		15A	75.0W		6.3A	75.6W		5.0A	75.0W		3.2A	76.8W		1.6A	76.8W
ZWS100BAF-xx		20A	66.0W		20A	100.0W		8.5A	102.0W		6.7A	100.5W		4.3A	103.2W		2.1A	100.8W
ZWS150BAF-xx		30A	99.0W		30A	150.0W		12.5A	150.0W		10A	150.0W		6.3A	151.2W		3.2A	153.6W
ZWS300BAF-xx		-	-		-	-		-	-		-	-		12.5A	300.0W		6.3A	302.4W

このページのＴｏｐへ▲

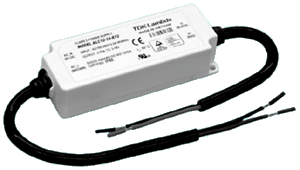

■ ユニット型電源

	● 型名が細字のものは取り寄せになります。 ● LEDサインボード/照明機器用 ● 定電流タイプと定電圧タイプを同一形状でラインアップ ● 防塵・防滴対応　IP66規格適合 ● 小型、薄型、軽量＊生産中止予定 2014年3月最終受注

出力容量	12W	60W～100W
入力電圧範囲	AC.90V ～ 277V	AC.90V ～ 305V
サイズ（W x H x D mm)	34.5×21×90	43×35×241
お買い求めには Yahoo! Shopping 、または Amazon の通販サイトをご利用ください。

ALVシリーズ(定電圧タイプ)
	12V	15V	24V	36V
12W	ALV12-12-1R0	ALV12-15-R80	ALV12-24-R50	--
60W	ALV60-12-5R0	--	ALV60-24-2R5	ALV60-36-1R7
80W	ALV80-12-6R5	--	--	--
100W	--	--	ALV100-24-3R8	ALV100-36-2R5

ALCシリーズ(定電流タイプ）
12W	ALC12-36-R35	350mA	3～36V
12W	ALC12-18-R70	700mA	3～18V
60W	ALC60-48-1R05	1.05A	6～48V
60W	ALC60-42-1R4	1.4A	6～42V

■ ノイズフィルター
		R-SAN・R-SENはセルフアップねじ、開閉式カバーにより配線作業性が向上コモンモードコイル磁芯にアモルファスコアを採用しており、機器の誤動作防止に効果があります。同形状にてワイヤタイプ、ラグ端子タイプをラインアップオプションとして低漏洩電流特性タイプをラインアップ
お買い求めには Yahoo! Shopping 、または Amazon の通販サイトをご利用ください。

製品のお問い合わせは…、
メールまたはFAXにてどうぞ

※記載内容については、予告なく変更される場合がありますので予めご了承ください。
