| ■各機種の特長とスペック |
|
 |
- 20 x 4 のLCDと４個のスイッチでモードを設定すれば良いスタンドアロンタイプです。
プロジェクトファイルを指定するだけの簡単操作でプログラミングを開始できます。
- 自動検出機能を内蔵しており 誤挿入と接続不良のデバイスを検出します。
- オプションとしてソケットアクチュエータを用意しています。 簡単な操作で装着ソケットの信頼性と寿命を保つことができます。
- 書き込み速度は 8bits/50MHzまで使用できます。
|
新製品

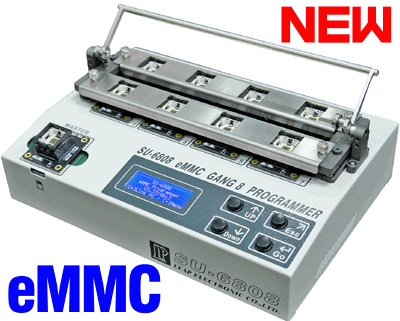

SU-6808（アクチュエーターはオプション） |
- プログラミング・ソケット数 ８個
- eMMC標準仕様： MMCA、バージョン4.1/4.2/4.3/4.4/4.41/4.51
- 内蔵記憶装置： 32Gバイト固体メモリ
- インターフェース： USB 2.0 コネクタ
- ディスプレイ： メインユニット： ブルーバックと白文字 20 x 4 の液晶。
各サイト： 合否表示ＬＥＤ
- 操作キー： ４キー、[↑]、[↓]、[Esc]、[実行]キー
- 対応ＯＳ： Windows 7 / Vista / XP（32ビット＆64bit）
- 電 源： 90V〜260V（50/60Hz） 25W
- 外形寸法： 300 × 210 × 66 mm
- 重 量： 7.8キロ （ソケット・アクチュエーターは含まず）
|
| 標準価格： \450,000（税別） |
|
 |
- ポータブルミニサイズ、136mm（L）× 90mm（W）×
20mm（H）（ソケット含まず）
USBケーブルで接続すれば外部電源を必要としません。
- DUT信号は75MHzの帯域幅で、信号スキューは±2.5nS以下です。
高速処理に加えて処理周波数が仕様を満たしているかどうかを確認することができます。
- USBハブ経由ですから複数のLP-56を接続することができ、ギャング・プログラミングにもお使い戴けます。
- DUTデバイスのピンチェックやID検証が可能ですから処理効率を高速化できます。
|
| LEAPER-56 |
- 論理信号レベル： 1.5V〜6.0V、10mV
- IOL、IOH電流： 10mA
- 信号周波数： 75MHz（3〜5V）、60MHz（2.5V）、45MHz（1.8V）、25MHz（1.5V）
- 信号スキュー： ±2.5nS以下（3〜5V）
- クロック周波数： 0Hz〜75MHz
- VDD、VIOレベル： 1.5V〜6.5V、10mV
- IDD、IIO 電流： 400mA
- VPP、VHHレベル： 1.5V〜15.5V、20mV
- IPP、IHH 電流： 150mA
- 消費電力： 4W
- DUTソケット： DIP 48 ZIF
- 外形寸法： 136（L）× 90（W）× 20（H）mm、（ソケットは含まず）
- 重 量： 282g
|
| 標準価格： \98,000（税別） |
| このページのTopへ ▲ |
|
 |
- DUT信号は75MHzの帯域幅で、信号スキューは±2.5nS以下です。
- 独立モードで使われる場合は、LCD表示を用いプロジェクトを選択し、プログラムを開始することができます。
- AUTOモードではプログラミング前にICの挿入チェックを行い、自動的にプロセスを開始します。
- プロジェクトファイルを使用して作業の簡素化を図り、ログファイルによって大量の作業確認にも対応できます。
- 柔軟性モジュラー設計で、ユニバーサルプログラマまたはSPIギャングプログラマとして使用できます。
|
| SU-320 |
- 論理信号レベル： 1.5V〜6.0V、10mV
- IOL、IOH 電流： 10mA
- ロジック周波数： 75MHz（3〜5V）/ 60MHz（2.5V）/
45MHz（1.8V）/ 25MHz（1.5V）
- 信号スキュー： ±2.5nS以下（3〜5V）
- クロック： 0 Hz 〜 75MHz
- VDDとVIOのレベル： 1.5V〜6.5V、10mV
- IDD＆IIO 電流： 400mA
- VPP＆VHHレベル： 1.5V〜15.5V、20mV
- IPP＆IHH電流： 150mA
- ディスプレイ： 20×4キャラクタLCD
- ボ タ ン： 方向キー×4。照光STARTキー ×1
- 内蔵メモリ： 2GBフラッシュメモリ
- モジュール寸法： 120mm（L）× 75mm（W）
- 本体寸法： 240mm（L）× 115mm（幅）× 60mm（H）
- 重 量： 1.1キロ
- 対応デバイス： NOR FLASH, SPI EPROM, EEPROM,
MPU, MCU, CPLD, NV-RAM…
- ファイル形式： マシン語、 Intel HEX, TEK
HEX, Motorola HEX
|
| 標準価格： \200,000（税別） |
| このページのTopへ ▲ |
|
 |
- DUT信号は75MHzの帯域幅で、信号スキューは±2.5nS以下です。
- スタンドアローンでお使いになる場合、5つのキーと20x4のLCDを用い、プロジェクトを選択するだけで、プログラムが起動できます。
- 非同期および同時動作でチップがモジュールに完全に挿入後直ちに4モジュールチップのプログラミングを開始することができ、LCDにメッセージ表示がされます。
- 高膨張柔軟性モジュラー設計で、ユニバーサルプログラマ、SPI フラッシュギャングプログラマとして使用することができます。
- プロジェクトファイルを使用して作業の簡素化を図り、ログファイルによって大量の作業確認にも対応できます。
|
| SU-3280 |
- 論理信号レベル： 1.5V〜6.0V、10mV
- IOL、IOH電流： 10mA
- ロジック周波数： 75MHz（3〜5V）/ 60MHz（2.5V）/
45MHz（1.8V）/ 25MHz（1.5V）
- 信号スキュー： ±2.5nS以下（3〜5V）
- ク ロ ッ ク： 0 Hz 〜 75MHz
- VDDとVIOのレベル： 1.5V〜6.5V、10mV
- IDD＆IIO 電流： 400mA
- VPP＆VHHレベル： 1.5V〜15.5V、20mV
- IPP＆IHH電流： 150mA
- ディスプレイ： 20×4キャラクタ LCD / WORK＆PASS
LED
- ボ タ ン： 方向キー×4。照光STARTキー
×1
- 内蔵メモリ： 2GBフラッシュメモリ
- モジュール寸法： 120mm（L）× 75mm（W）
- 本体寸法： 360mm（L）× 190mm（幅）× 64mm（H）
- 本体重量： 3.0kg
- 対応デバイス： NOR FLASH, SPI、EPROM, EEPROM,
MPU, MCU, CPLD, NV-RAM…
- ファイル形式： バイナリーマシンコード、
Intel HEX, TEK HEX, Motorola HEX
|
| 標準価格： \600,000（税別） |
| このページのTopへ ▲ |
|
 |
- 不良ブロックの位置と相対的なサイズを検索可能、NANDフラッシュ・解析機能をサポートしています。
- ウルトラハイプログラミング速度：32Mビット/秒。
- 誤挿入とピンの接続不良のための機能を自動検出します。
- USB高速インタフェースにより、同一のPC上で４台のSU-600を接続することができ４モジュールのギャングプログラミングが可能です。
- スタンドアロン・モードではLEDスタートボタンで操作できます。 モジュールの合格、不合格、動作状況は LEDでプログラミングの状態を知ることができます。
- マップ解析機能を使用すれば 詳しいデバイス・データを読み取ることができます。
簡単に状況を把握でき、モジュールのデータを知ることができます。
- 量産指向のソフトウェアが付属しており、プロジェクトに寄る作業効率の向上、プログラミング量管理や歩留まりの統計情報を知ることができます。
|
| SU-600 |
- ユーザRAM： 64MB
- ボタン/スイッチ： 照光STARTキー ×1 / ID設定
- インターフェース： USB 2.0
- 電 源： 90V AC 〜 260V AC（自動切替） 47
〜 63Hz
- 消費電力： 24W（最大）
- 本体寸法： 116mm(L) × 240mm(H) × 60mm(D)（突起部分は含まず）
- 本体重量： 1.5kg
- 温 度： 5℃〜45℃
- 対応デバイス： NOR FLASH, SPI、EPROM, EEPROM,
MPU, MCU, CPLD, NV-RAM…
- ファイル形式： バイナリーマシンコード、
Intel HEX, TEK HEX, Motorola HEX
|
| 標準価格： \128,000（税別） |
| このページのTopへ ▲ |
|
 |
- 超高NANDフラッシュ・プログラミング速度：32Mビット/秒。
- インテリジェントNANDフラッシュからの読み込み。
不良ブロックをスキップまたはデバイス全体の読み込み。
- デバイスの誤挿入、ピンの接続不良などの自動検出機能を装備しています。
- 独立したソケット回路でセキュリティと安定性を確保しています。
- 高速データ伝送は 480MB/分をサポートします。
- スタンドアロンでお使いになる場合、各デバイスのＬＥＤで書き込み状況をチェック。
- 量産指向のソフトウェアが付属しており、プロジェクトによる作業効率の向上、プログラミング量管理や歩留まりの統計情報を知ることができます。
- 電源は100V〜240V ACで自動切り替えスイッチング電源を内蔵しています。
- 水平または斜めにユニットを置くことができ、操作角度を調整できる柔軟な設計。
|
| SU-6000 |
- ユーザRAM： 64MB
- ボタン/スイッチ： 照光STARTキー ×1 / ID設定
- インターフェース： USB 2.0 でハイスピード
- 電 源：AC100V〜240V AC 50/60Hz
- 消費電力： 75W（最大）
- 本体寸法： 315mm(L) × 240mm(H) × 80mm(D)（突起部分は含まず）
- 重 量： 3.5kg
- 使用温度： 5℃〜45℃
- 対応デバイス： NOR FLASH, SPI、EPROM, EEPROM,
MPU, MCU, CPLD, NV-RAM…
- ファイル形式： バイナリーマシンコード、
Intel HEX, TEK HEX, Motorola HEX
|
| 標準価格： \480,000（税別） |
| このページのTopへ ▲ |
|
|
|
 |
- ４個の独立したピンドライバーを１ユニットに装備したプログラマーです。
- DUTは75MHzの帯域幅で、信号スキューは±2.5nS以下です。
高速処理に加えて処理周波数が仕様を満たしているかどうかを確認することができます。
- 高速処理に加えて、動作中のデバイスがそれぞれの仕様を満たしているかどうかを確認することができます。
- ハンズフリー操作を提供します。 オペレータが終了したデバイスを入れ替えれば、チップの挿入直後にプログラミングを開始することができます。
- 量産指向のソフトウェアが付属しており、プロジェクトによる作業効率の向上、作業量管理や歩留まりの統計情報を知ることができます。
- LP-456では汎用アダプタを使用することができ経済的です。
|
| LP-456 |
- ユーザRAM： 64MB
- ボタン/スイッチ： 照光STARTキー ×1 / ID設定
- インターフェース： USB 2.0 でハイスピード
- ピンドライバ： 48ピンユニバーサルピンドライバー × 4
- DUTソケット： DIP-48 ZIF（ゼロプレッシャー）× 4
- 電 源：AC100V〜240V AC 50/60Hz
- 消費電力： 75W（最大）
- 本体寸法： 372mm(L) × 205mm(H) × 45mm(D)（突起部分は含まず）
- 重 量： 2.1kg
- 使用温度： 5℃〜45℃
- 動作湿度： 20％〜70％（結露しないこと）
- 対応デバイス： NOR FLASH, SPI、EPROM, EEPROM,
MPU, MCU, CPLD, NV-RAM…
- ファイル形式： バイナリーマシンコード、
Intel HEX, TEK HEX, Motorola HEX
|
| 標準価格： \320,000（税別） |
標準付属品
- CD×1（ドライバとユーザーマニュアルが含まれます）
- USBケーブル×1
- DC 5V/6A 30W 電源アダプター × 1
- オプション： PLCC、JLCC、SDIP、SOP、VSOP、SSOP、TSOP、TSSOP、QFP、
PQFP、TQFP、VQFP、BGA UBGA、SON WSON、QFN（MLF）…アダプタ
|
|
)
)
)
)
)
)
)
)
が使えます。
