| ダイナパネル（ＬＥＤバックライト） | |
|---|---|
 |
|
弊社は 台湾ダイナスキャン・テクノロジー社とバックライト照明に使用できる高輝度 ＬＥＤパネルを開発いたしました。 各種看板のほか光源として従来の蛍光灯の代替えとしてもお使いいただけます。 |
|
) |
広告用・照明用に最適な環境にやさしいバックライト照明 『ダイナパネル』の登場です。 この度、お使用いいただいたユーザー様のご意見を生かし、新しい製品に改良いたしました。 またＬＥＤ価格が低廉化しておりますので、大幅な価格改定を行い更にお求め易くなっております。 最小単位はＡ７（Ｈ７４mm×Ｗ１０５mm×Ｔ４.５mm）サイズで、Ａ６・Ａ５・Ａ４と ご希望のサイズに組み合わせて使えます。 電源電圧は １２Ｖ で、配線は四隅の端子を接続するだけで容易にできます。 Ａ７基板 １枚で電流は 100mA、これを照明が必要な面積に並べるだけで 現在看板などに使われている 蛍光灯と同等の輝度が得られます。 |
| Ａ７ サイズ | |
) |
必要な大きさに応じて Ａ７基板を組み合わせれば、Ａ１やＡ０サイズの大きな壁面にも対応できますし、輝度が必要な部分だけに配置することも可能です。 基板のパターンは部品面だけを使用しておりますから、裏面を接着剤や接着シートで函体に貼り付けることも可能です。 内部に電流制限抵抗を含んでおりますので 煩雑な電流計算からも解放されます。 使われる条件に応じて配置できる「ダイナパネル」、バックライト設置の煩雑さが大幅に軽減でき、省力化が実現できます。 |
| Ａ５ サイズ | |
) |
「ダイナパネルは使いやすいが曲線があると苦労する」 というお客様の声に応えて、Ａ７ダイナパネルの“10分の1”の大きさで微少な部分に取り付けができる細長いタイプの 「スリム・ダイナパネル」 を開発いたしました。 商品名・社名ロゴの微細な部分や Ａ７の大きさでは対応が困難だった部分に従来と同じように お使いいただけます。 発光チップの間隔は従来のダイナパネルと同等になっておりますので、混用しても 明るさのムラが出ないように配慮されております。 パネル全体の大きさは３００mm × １３１mm の大きさになっておりますが、必要な大きさに簡単に切り取ってお使いいただけます。 バックライトとしての応用範囲を広げた 「スリム・ダイナパネル」。 実際にご利用になってその容易さをお確かめください。 |
|
||
| ダイナパネル設置例 | ||
|---|---|---|
| ●埼玉県所沢市 エミノワ・スポーツセンター様 正面・店頭照明 |
) |
) |
|
|
||
| ●高輪プリンスホテル様 館内の案内板 透過光源 |
) |
) |
|
|
||
| ●神奈川県庁前交番 蛍光灯照明代替え |
) |
) |
|
|
||
| ●京王モール様 入り口看板 透過光源 |
 |
) |
|
|
||
 |
これらの施工例写真は 主に 株式会社コウコーＡＤ様よりご提供いただいております。 ダイナパネルの設置については こちらへお問い合わせください。 |
|
| 基 本 仕 様 （Ａ７サイズ／スリム１ユニット） | |||||||
| 形式 | 発光色 | 基板サイズ | LED数 | 電源電圧 | 電 流 | 照射角 | 光束量 |
| DS-BLA7-W | 白 | 74mm × 105mm | １５ | １２Ｖ | １００ mA | １２０° | ７０ LM |
| DS-BLSL-W | 10mm × 60mm | ３ | ２０ mA | １４ LM | |||
| 最小・最大定格 | |||
| 動作温度 | 保存温度 | 電圧範囲 | 最大逆電圧 |
| −１０〜６０℃ | −４０〜８５℃ | １１.８〜１３.２Ｖ | １３Ｖ |
 |
|---|

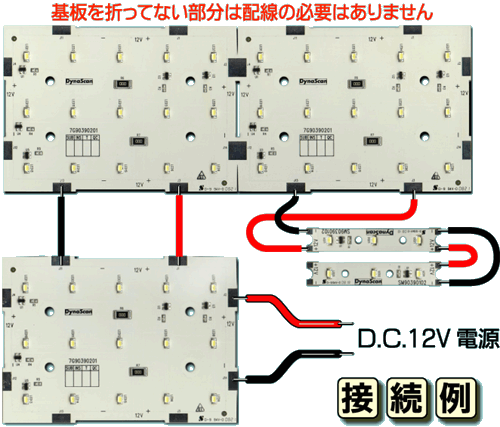

| ダイナパネルの配線はとてもシンプル、基板のターミナル部分を接続していくだけです。 注意するのは電源の極性だけ、配線が楽なところからリードを延ばし 線材の影を作ることなく 最短距離で接続することができます。 直列につないだ場合は Ａ７サイズで１６枚まで接続が可能です。 （線材は電流容量に合ったものをご使用ください。） お買い求めは こちら→ 「通販ページ」 からどうぞ。 |
| 当社へのお問い合わせは メールまたはFAXにてどうぞ |
 |
|
|
|||
