ＰＭシリーズ ステッピングモータ

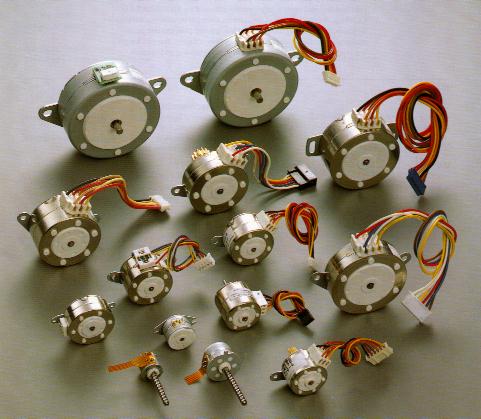

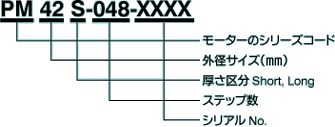

ステッピングモーター　ＰＭタイプ
■ 特　　性
  • ホールディングトルク・動トルクが従来品に比し、約１５％以上向上
  • 他機種対応性、シャフト・フロントプレート・ワイヤーハーネスの３要素の組み合わせにより、
    多様なニーズに対応できる設計思想を採用。
■ 生 産 性
  • コイル組立の完全自動化構造
  • モーターの自動組立可能な構造
  • 受注・出荷までの手番削減構造
■ 品　　質
  • コイル組立の完全自動化による品質向上
  • ステータ内径規準組立による精度向上と、ローターとのエァギャップ安定による不良の低減
  • 自動組立による総合品質の向上

基本構造
ＰＭシリーズステッピングモーターのステータは、プラスチックレジンを用いて　コイル・ステータヨーク・引き出し端子を一体モールド化した構成となっています。

ＰＭシリーズステッピングモーターは、図のように円筒形の永久磁石のロータとこのステータを組み合わせる、シンプル構造のパーマネントマグネット型のシリーズ製品です。

 構造図

励磁シーケンス
ユニポーラ駆動 バイポーラ駆動
このページのＴｏｐへ▲
標準寸法図

シリーズ名 Ｄ Ｌmax ｄ1 ｄ2 ａ Ｃ1 Ｃ2 Ｃ3 Ｗ1 ｔ Ｗ
(AWG)
PM15S-020 15 12 1.5 6 0.5 − − − − 0.8 FPC
PM20S-020 20 15.5 1.5 6 1.5 11 7.6 4.4 70 0.8 28
PM20L-020 20 19.6 1.5 6 1.5 11 7.6 4.4 70 0.8 28
PM25S-024/048 25 12.5 2 7 1.5 11 7.6 4.4 70 0.8 28
PM25L-024 25 17 2 7 1.5 11 7.6 4.4 70 0.8 28
PM35S-024/048 35 15.5 2/3 10 1.5 13 13 5 70 0.8 26
PM35L-024/048 35 22.2 2/3 10 1.5 13 13 5 70 0.8 26
PM42S-048/096/100 42 15.5 3 10 1.5 13 13 5 70 0.8 26
PM42L-048 42 22.2 3 10 1.5 13 13 5 70 0.8 26
PM55L-048/096/100 55 26.2 4/6.345 11.13 2.3 13 13 5 70 1.6 26
  • リード線はＡＷＧ２８の場合ＵＬ１００７、ＵＬ１４３０が標準として装備されています。標準線色は赤、黄、橙、黒、茶の組み合わせとなります。
  • ディスクリートワイヤー引き出し以外にＦＰＣによる引き出し構造のものも準備しています。
  • 標準フロントプレートは別紙参照ください。
  • シャフトにギヤーを圧入する場合はギヤー端面よりシャフトの先端が0.5mm以上出るようにシャフト長を選択いただけますと、圧入時の問題が少なくなります。
このページのＴｏｐへ▲
標準フロントプレートの取り付け角度と寸法

PM15S TYPE
FPH TYPE FPT TYPE FPL TYPE

シリーズ名 フロントプレート
タイプ		 θ° Ｐ±0.2 H T α R A 適用
ネジ
30 45 60 75 90 105 120 135 150
PM15S PM15S TYPE         *         20 − − − − − M2
PM20S/L FPH/FPT *       *       * 28 2.3 M2 18 3 31
  * * *   * * *   25
FPL   * * * * * * *
PM25S/L FPH/FPT * * * * * * * * * 32 3 M2.6 15 3.3 38.6 M2.6
FPL   * * * * * * *
PM35S/L FPH/FPT * * * * * * * * * 42 3.2 M3 3.5 49 M3
FPL   * * * * * * *
PM42S/L FPH/FPT * * * * * * * * * 49.5 3.5 3.75 57
FPL   * * * * * * *
PM55L FPH/FPT * * * * * * * * * 65 5 75
66.7 4.3 M4
FPL   * * * * * * *   65 3.5 M3
