各種ＩＣ.ソケット

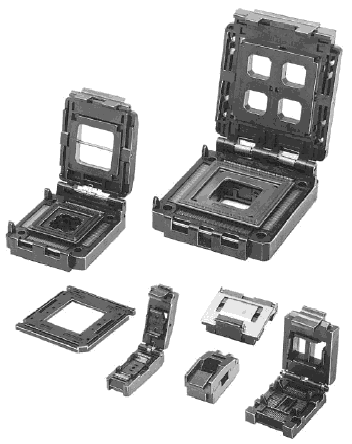

ＩＣ５１/５３シリーズ

特　徴

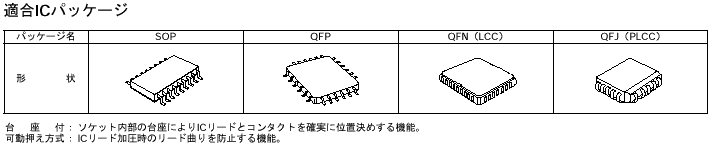

●ＳＯＰ、ＱＦＰ等の各種表面実装タイプのＩＣパッケージに適応。
●長い歴史と高い実績に裏付けられた高信頼性とすぐれた耐熱、耐久性。
●多極・極小ピッチ等の特殊パッケージ用としてのカスタムメイドも可能。

仕様

性能
コンタクトピッチ、使用される樹脂材料等により、数値がそれぞれ異なります。
品名を明示した上で、当社営業部までお問い合わせください。

材質
絶縁体　　ＰＥＳ樹脂ガラス入り、ＰＥＩ樹脂ガラス入り等。
コンタクト　銅合金、ニッケル下地金めっき

（注）　各製品の樹脂材料については、品名を明示した上で、
　　　　当社営業部までお問い合わせください。

ＳＯＰ
品名	芯数	ピッチ	横寸法 MAX(W)	接触位置	絶縁体材質	ＰＫＧ	備考
IC51－0082－1024	8	1.27	5.25	7.10	PES	SOP	台座付
IC51－0102－987	10	1.27	5.25	7.10	PES	SOP	台座付
IC51－0122－1836	12	0.80	4.50	5.90	PEI	SOP
IC51－0142－084	14	1.27	4.50	4.50	PES	SOP
IC51－0142－189	14	1.27	7.00	9.60	PSF	SOP
IC51－0142－951	14	1.27	4.50	4.50	PES	SOP
IC51－0142－1013	14	1.27	5.25	7.10	PES	SOP	台座付
IC51－0162－109	16	1.27	5.20	6.30	PSF	SOP
IC51－0162－150	16	1.27	4.70	4.90	PSF	SOP
IC51－0162－271－1	16	1.27	5.50	5.22	PSF	SOP
IC51－0162－271－2	16	1.27	5.00	5.22	PSF	SOP
IC51－0162－271－3	16	1.27	4.50	5.22	PSF	SOP
IC51－0162－272－1	16	1.27	5.50	5.72	PSF	SOP
IC51－0162－272－2	16	1.27	5.00	5.72	PSF	SOP
IC51－0162－272－3	16	1.27	4.50	5.72	PSF	SOP
IC51－0162－273－1	16	1.27	5.50	6.22	PSF	SOP
IC51－0162－273－2	16	1.27	5.00	6.22	PSF	SOP
IC51－0162－273－3	16	1.27	4.50	6.22	PSF	SOP
IC51－0162－302	16	1.27	5.30	7.20	PSF	SOP
IC51－0162－658	16	1.27	4.50	5.20	PEI	SOP
IC51－0162－902	16	1.27	5.35	7.30	PES	SOP
IC51－0162－911	16	0.65	4.50	5.50	PES	VSOP	6.4×5.0×1.2*
IC51－0162－1025	16	1.27	5.25	7.10	PES	SOP	台座付
IC51－0162－1042	16	1.27	4.20	5.40	PES	SOP	台座付
IC51－0202－164	20	1.27	5.70	6.40	PSF	SOP
IC51－0202－347	20	1.27	7.70	9.53	PSF	SOP
IC51－0202－714	20	1.27	5.35	9.00	PES	SOP	台座付
IC51－0202－779	20	0.65	4.60	5.50	PES	SOP	台座付
IC51－0202－912	20	0.65	4.50	5.50	PES	VSOP	6.4×6.5×1.2*
IC51－0202－932	20	1.27	5.40	6.90	PES	SOP
IC51－0202－1026	20	1.27	5.25	7.10	PES	SOP	台座付
IC51－0222－151	22	1.27	5.70	6.30	PSF	SOP
IC51－0222－803	22	1.27	5.50	6.40	PES	SOP
IC51－0242－238	24	1.27	9.40	11.43	PSF	SOP
IC51－0242－269	24	1.27	9.40	10.93	PSF	SOP
IC51－0242－270	24	1.27	9.40	11.93	PSF	SOP
IC51－0242－303	24	1.27	5.35	7.20	PSF	SOP
IC51－0242－308	24	0.80	5.40	7.20	PEI	SOP
IC51－0242－310	24	1.00	4.55	5.10	PSF	SOP
IC51－0242－367	24	1.27	9.40	11.43	PSF	SOP
IC51－0242－577	24	0.80	7.85	8.80	PES	SOP
IC51－0242－761	24	0.65	5.80	6.70	PES	SOP
IC51－0242－793	24	1.27	5.50	6.30	PES	SOP
IC51－0242－847	24	0.80	5.35	5.90	PES	SOP
IC51－0242－913	24	0.65	5.70	6.70	PES	VSOP	7.6×7.8×1.2*
IC51－0242－980	24	1.27	5.25	7.10	PES	SOP	台座付
IC51－0262－1339	26	1.27	7.60	8.40	PES	SOP	台座付
IC51－0282－153	28	1.27	8.70	11.10	PES	SOP
IC51－0282－165	28	1.27	7.40	8.10	PSF	SOP
IC51－0282－334－1	28	1.27	7.55	9.20	PES	SOP
IC51－0282－474	28	1.27	8.45	10.70	PES	SOP
IC51－0282－495	28	1.27	9.10	10.80	PES	SOP
IC51－0282－673－1	28	0.55	11.83	12.40	PEI	SOP	台座付
IC51－0282－986	28	1.27	7.60	9.50	PES	SOP	台座付
IC51－0302－255	30	1.27	8.00	8.90	PSF	SOP
IC51－0302－371－1	30	1.27	7.80	9.20	PES	SOP
IC51－0302－371－2	30	1.27	8.00	9.60	PES	SOP
IC51－0302－755	30	0.65	5.80	6.70	PES	SOP
IC51－0302－904	30	1.27	7.80	9.50	PES	SOP
IC51－0302－914	30	0.65	5.70	6.70	PES	VSOP	7.6×9.7×1.2*
IC51－0302－1017	30	1.27	7.60	9.50	PES	SOP	台座付
IC51－0322－304	32	1.27	8.45	10.40	PSF	SOP
IC51－0322－667－2	32	1.27	11.60	12.40	PES	SOP
IC51－0322－883	32	0.50	14.05	14.30	PES	TSOP-Ⅰ	台座付
IC51－0322－910	32	0.60	14.15	14.40	PES	TSOP-Ⅰ	台座付
IC51－0322－937	32	1.27	8.90	10.80	PES	SOP
IC51－0322－948	32	1.00	8.20	11.08	PES	SOP
IC51－0342－741	34	1.00	7.80	7.90	PES	SOP
IC51－0362－309	36	0.80	8.50	10.90	PSF	SOP
IC51－0402－708	40	0.80	8.80	10.50	PES	SOP
IC51－0402－991	40	1.27	11.60	13.20	PES	SOP
IC51－0402－1197	40	1.27	10.90	14.00	PES	SOP
IC51－0402－1557	40	0.50	12.43	13.30	PEI	TSOP-Ⅰ
IC51－0422－393	42	0.80	8.50	10.90	PSF	SOP
IC51－0442－1208	44	1.27	12.80	15.90	PES	SOP
IC51－0442－1315	44	1.27	13.00	14.60	PES	SOP	台座付
IC51－0442－1536	44	1.27	13.60	15.90	PEI	SOP
IC51－0442－1709	44	0.80	10.43	10.80	PEI	TSOP-Ⅱ
IC51－0482－1009	48	0.80	13.74	14.40	PES	SOP	台座付
IC51－0482－2018	48	0.50	18.41	19.20	PEI	TSOP-Ⅰ
IC51－0562－1387	56	0.635	7.80	9.30	PES	SSOP
IC51－0702－1965	70	0.80	13.00	14.30	PEI	SSOP
IC51－0722－1955	72	0.65	11.30	12.10	PEI	SSOP
*備考欄の数値は、Ａ×Ｂ×Ｃに対応　　　　単位（mm）
