ギアボックス付タイプ (GTシリーズ) 一覧表

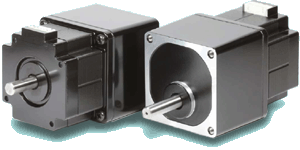

	お客様のニーズが高い、ミネベアミツミモータ株式会社製の汎用ギアボックス付タイプ (GTシリーズ)モーターを通販用にご提供しております。　GTギヤードシリーズはミネベアミツミ製超精密ボールベアリングを使用した高精度のハイブリッド型ステッピングモータとローバックラッシ仕様のギアボックスのユニットです。減速比は 1：3.6、1：7.2、1：10、1：20、1：30の５種類です。

		：ＰＤＦ図面ダウンロード（ｅミネベアミツミページ）

● 取付角寸法60mm

型　式	定格電流	巻線抵抗	基本ステップ角	減速比	許容トルク	許容速度範囲	バックラッシ	質量	通販価格（税別）	トルクカーブ
型　式	( A )	(ohms)	(deg)	( 1 : X)	( Nm )	(r/min)	(min)	( g )	通販価格（税別）	トルクカーブ
GT0036-23M201	0.9	5.8	0.5	1 : 3.6	1.25 (12.7)	0～500	35	820	\18,500
GT0072-23M201			0.25	1 : 7.2	2.5 (25.5)	0～250	15	820	\18,500
GT0100-23M201			0.18	1 : 10	3.0 (30.6)	0～180	15	820	\18,500
GT0200-23M201			0.09	1 : 20	3.5 (35.7)	0～90	10	850	\21,600
GT0300-23M201			0.06	1 : 30	4.0 (40.8)	0～60	10	850	\21,600

※ ドライブ方式: ユニポーラ

※ リードワイヤー付属

※ モータ回転方向とギア出力軸の回転方向は減速比 1:3.6、1:7.2、1:10 は同じに、減速比 1:20、1:30は逆になります。


詳細図の表示には AcrobatReader®が必要です。 DownLoad はこちらから→

※詳細はｅミネベアミツミページをご参照ください。
