| ロッドエンドベアリング |
|---|
HRT シリーズ |
||
|---|---|---|
| ロッドエンド・無潤滑型 | ||
| ボディ | ： | クロムモリブデン鋼・亜鉛メッキ |
| レース | ： | ４１０ ステンレス鋼 |
| ボール | ： | ４４０Ｃ ステンレス鋼 |
| ライナー | ： | ＴＦＥ |
   |
||
 |
|---|

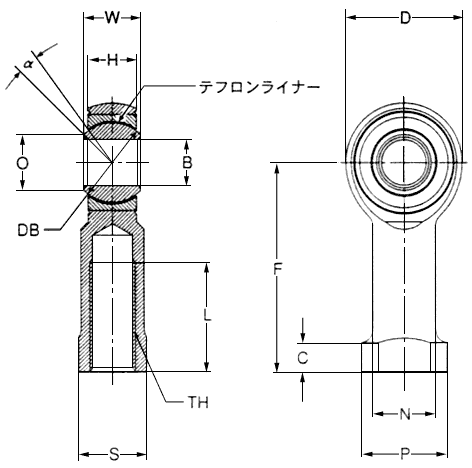

| 形式番号 | 主要寸法 | 質量 （ g ） |
通販価格 （税別） |
||||||
| φB (H7) |
φD | W | H | F | L | α (度) |
|||
| HRT3 | 3 | 16.0 | 7.0 | 5.25 | 30.0 | 16 | 18 | 29 | \5,390 |
|---|---|---|---|---|---|---|---|---|---|
| HRT4 | 4 | 18.0 | 9.5 | 7.75 | 16 | 35 | \4,810 | ||
| HRT5 | 5 | 20.5 | 11.0 | 8.75 | 35.0 | 19 | 15 | 40 | \4,580 |
| HRT6 | 6 | 20.5 | 37.0 | \4,340 | |||||
| HRT8 | 8 | 23.0 | 8.25 | 41.0 | 22 | 14 | 51 | \5,390 | |
| HRT10 | 10 | 26.0 | 12.5 | 10.75 | 46.0 | 24 | 8 | 73 | \5,930 |
| HRT12 | 12 | 34.0 | 16.0 | 13.25 | 57.0 | 32 | 10 | 150 | \6,610 |
| HRT14 | 14 | 36.0 | 17.0 | 14.25 | 60.0 | 33 | 8 | 165 | \8,450 |
| HRT15 | 15 | 38.0 | 18.0 | 62.0 | 34 | 11 | 189 | \9,440 | |
| HRT16 | 16 | 39.0 | 19.0 | 15.25 | 63.5 | 35 | 10 | 218 | \10,430 |
| HRT18 | 18 | 43.0 | 20.0 | 16.30 | 74.0 | 40 | 10 | 283 | \11,630 |
| HRT20 | 20 | 45.0 | 22.0 | 76.0 | 41 | 13 | 330 | \14,640 | |
| HRT22 | 22 | 52.0 | 19.30 | 85.0 | 47 | 6 | 580 | \16,240 | |
| HRT25 | 25 | 70.0 | 35.0 | 25.30 | 105.0 | 54 | 15 | 1230 | \20,740 |
| HRT28 | 28 | 75.0 | 110.0 | 58 | 14 | 1620 | \28,640 | ||
| HRT30 | 30 | 78.0 | 37.0 | 26.30 | 120.0 | 62 | 1930 | \35,100 | |
※許容誤差＝φD ： ±0.5、 W ： +0 -0.13、 H
：±0.13、 F：±0.5、L：±0.7 （単位：mm） |
|||||||||
○テフロンライナーはレース内径面に接着されています。 ○ご注文の際は在庫確認が必要です。 納期はお問い合わせください。 |
|||||||||
（価格は予告なく変更する場合がございます） 詳細スペックは こちら をご覧ください。 |
|
 |
 |
|---|---|
