スターフレックス・カップリング
■高伝達トルク

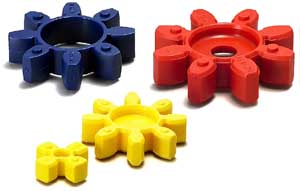

　エレメントにポリウレタンエラストマーを採用して滑らかな高
　伝達トルクを実現しました。
■振動・衝撃を吸収
　ゴムの弾性力を持つポリウレタンエラストマーにより振動・
　衝撃の吸収性に優れています。
■ノーバックラッシュ
　エレメントに予備圧縮がかかる設計になっているため、ノー
　バックラッシュでの使用が可能です。（ALS-Y/R ）
■ＲｏＨＳ指令に適合

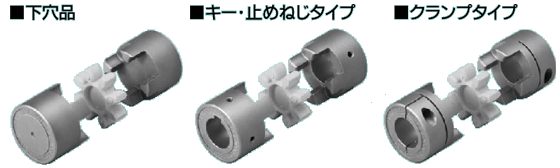

タイプ 軸締結 エレメント ハブ材質 エレメントの
はめ合い		 外径
[mm]		 常用トルク
[N・m]		 静的ねじりばね
定数 [N・m/rad]		 慣性モーメント
[kg・m2]
ALS-Y キー・止めねじ 硬度90
JISA（黄色）		 アルミ合金 タイトフィット 14〜80 1.2〜190 12〜4000 1.91x10-7〜1.06x10-3
クランプ 0.31〜190 12〜4000 1.91x10-7〜1.06x10-3
ALS-R キー・止めねじ 硬度97
JISA（黄色）		 アルミ合金 タイトフィット 14〜80 2〜325 21〜6000 1.98x10-7〜1.04x10-3
クランプ 0.31〜194 21〜6000 1.98x10-7〜1.04x10-3
ALS-B キー・止めねじ 硬度97
JISA（黄色）		 アルミ合金 ルーズフィット 55〜80 60〜325 --- 1.66x10-4〜1.06x10-3
クランプ 38〜194 --- 1.63x10-4〜1.04x10-3
単位[mm]
型 式 トルク 最大許容取付誤差 最    高
回転速度
[min-1]		 静的ねじり
ぱね定数
[N・m/rad]		 半径方向
ばね定数
[N/mm]		 質 量
[kg]		 標準穴加工品
通販価格（税別）		 下 穴 品
通販価格（税別）
常 用
[N・m]		 最 大
[N・m]		 偏 心
[mm]		 偏 角
[°]		 軸方向変位
[mm]
ALS-014-Y 1.2 2.4 0.10 1 0〜+0.6 34100   12  200 0.007 \ 1,770 \ 1,170
ALS-020-Y   3   6 0.15 1 0〜+0.8 23800   24  210 0.018 \ 2,060 \ 1,460
ALS-030-Y 7.5  15 0.15 1 0〜+1.0 15900   73  330 0.047 \ 3,110 \ 2,280
ALS-040-Y 10  20 0.10 1 0〜+1.2 11900  760  940 0.15   \ 4,300 \ 3,330
ALS-055-Y 35  　70 0.15 1 0〜+1.4  8700 1400 1160 0.35   \ 5,420 \ 4,350
ALS-065-Y 95 190 0.15 1 0〜+1.5  7400 2100 1200 0.51   \ 8,550 \ 7,350
ALS-080-Y 190 380 0.15 1 0〜+1.8  6000 4000 1430 1.01   \13,200 \11,400
ALS-014-R   2   4 0.1  1 0〜+0.6 34100   21  380 0.007 \ 1,770 \ 1,170
ALS-020-R   5  10 0.1  1 0〜+0.8 23800   43  400 0.018 \ 2,060 \ 1,480
ALS-030-R 12.5  25 0.1  1 0〜+1.0 15900  136  650 0.047 \ 3,110 \ 2,280
ALS-040-R  17  34 0.1  1 0〜+1.2 11900 1550 1700 0.15   \ 4,300 \ 3,330
ALS-055-R  60 120 0.1  1 0〜+1.4  8700 2000 1350 0.35   \ 5,420 \ 4,350
ALS-065-R 160 320 0.1  1 0〜+1.5  7400 3100 1400 0.51   \ 8,550 \ 7,350
ALS-080-R 325 650 0.1  1 0〜+1,8  6000 6000 1710 1.01   \13,200 \11,400
ALS-055-B  60 120 0.22 1 -0.2〜+1.4  8700 -- -- 0.35   \ 5,420 \ 4,350
ALS-065-B 160 320 0.25 1 -0.6〜+1.5  7400 -- -- 0.51   \ 8,550 \ 7,350
ALS-080-B 325 650 0.28 1 -0.9〜+1.8  6000 -- -- 1.01   \13,200 \11,400
※各ばね定数の値は、20℃の時の値です。
※憤性モーメントおよび質量は最大穴径時の値となります。
※最高回転速度は動バランスを考慮しておりません。
※ALS-Y・Rタイプの最大許容取付誤差の軸方向変位はマイナス側には許容できません。
上記ボタンで開かない場合は
こちらから
▲このページのＴｏｐへ
単位[mm]
型 式 トルク 最大許容取付誤差 最    高
回転速度
[min-1]		 静的ねじり
ぱね定数
[N・m/rad]		 半径方向
ばね定数
[N/mm]		 質 量
[kg]		 通販価格
（税別）
常 用
[N・m]		 最 大
[N・m]		 偏 心
[mm]		 偏 角
[°]		 軸方向変位
[mm]
ALS-014-Y 1.2 2.4 0.10 1 0〜+0.6 10000 12 200 0.007 \ 2,530
ALS-020-Y 3 6 0.15 1 0〜+0.8 10000 24 210 0.019 \ 2,880
ALS-030-Y 7.5 15 0.15 1 0〜+1.0 10000 73 330 0.045 \ 3,400
ALS-040-Y 10 20 0.10 1 0〜+1.2 10000 760 940 0.16   \ 5,280
ALS-055-Y 35 70 0.15 1 0〜+1.4   7000 1400 1160 0.34   \ 5,820
ALS-065-Y 95 190 0.15 1 0〜+1.5   5900 2100 1200 0.54   \10,800
ALS-080-Y 190 380 0.15 1 0〜+1.8   4800 4000 1430 1.00   \16,200
ALS-014-R 2 4 0.1 1 0〜+0.6 10000 21 380 0.007 \ 2,530
ALS-020-R 5 10 0.1 1 0〜+0.8 10000 43 400 0.019 \ 2,880
ALS-030-R 12.5 25 0.1 1 0〜+1.0 10000 136 650 0.045 \ 3,400
ALS-040-R 17 34 0.1 1 0〜+1.2 10000 1550 1700 0.16   \ 5,280
ALS-055-R 60 120 0.1 1 0〜+1.4   7000 2000 1350 0.34   \ 8,820
ALS-065-R 160 320 0.1 1 0〜+1.5   5900 3100 1400 0.54   \10,800
ALS-080-R 325 650 0.1 1 0〜+1,8   4800 6000 1710 1.00   \16,200
ALS-055-B 60 120 0.22 1 -0.2〜+1.4   7000 -- -- 0.34   \ 8,820
ALS-065-B 160 320 0.25 1 -0.6〜+1.5   5900 -- -- 0.54   \10,800
ALS-080-B 325 650 0.28 1 -0.9〜+1.8   4800 -- -- 1.00   \16,200
※各ばね定数の値は、20℃の時の値です。
※憤性モーメントおよび質量は最大穴径時の値となります。
※最高回転速度は動バランスを考慮しておりません。
※ALS-Y・Rタイプの最大許容取付誤差の軸方向変位はマイナス側には許容できません。
※クランプタイプの許容伝達トルクは穴径によって制限を受ける場合があります。
　 「標準穴径と許容伝達トルク」をご確認ください。
上記ボタンで開かない場合は
こちらから
▲このページのＴｏｐへ
単位[mm]　
エレメント
型式 F R1 R2 K A 通販価格
（税別）
ALS-014-□-EL 6.2 3.5 − 2.5 1.2 \ 480
ALS-020-□-EL 8.2 6.2 − 3.4 1.4 \ 500
ALS-030-□-EL 10.2 8.5 − 4 2.2 \ 550
ALS-040-□-EL 12 18 − 4.5 3 \ 580
ALS-055-□-EL 14 24 27.5 5.5 3 \ 780
ALS-065-□-EL 15 30 32 4 4 \1,270
ALS-080-□-EL 18 37 41 7 4 \1,880
※ALS-Bタイプのエレメントは内径R2寸法で貫通
右のボタンで開かない場合は
こちらから
▲このページのＴｏｐへ
