ロッドエンドベアリング

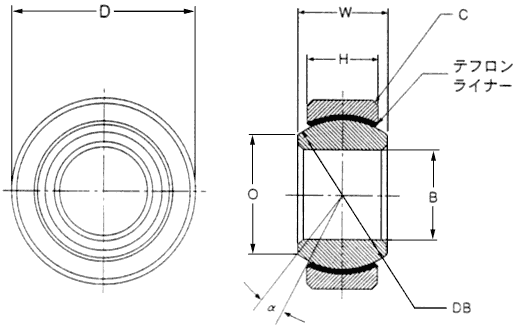

形式番号	主要寸法					無負荷回転トルク	静定格荷重（kN）		揺動荷重（kN）	質量（ g ）
形式番号	φB （H7）	φD	W	H	α （度）	無負荷回転トルク	ラジアル	アキシャル	揺動荷重（kN）	質量（ g ）
MBT3	3	10.0	5.0	3.5	15	0.12～0.57 (1.2～5.8 kgf・cm)	7.84	0.98	3.43	3
MBT4	4	12.0	6.5	4.5	17		12.74	1.56	5.88	4
MBT5	5	14.5	7.0	5.5	10		18.63	2.45	8.72	7
MBT6	6	16.5	8.5	6.5	11		30.40	3.43	13.72	11
MBT8	8	19.0	9.5	7.0	12		37.26	3.92	16.67	14
MBT10	10	21.0	10.0	8.0	8		50.01	5.19	22.55	19
MBT12	12	25.0	13.0	10.0	10		74.53	8.33	33.34	32
MBT14	14	27.5	14.0	11.0	8		101.98	15.69	45.11	42
MBT15	15	29.0	15.0	12.0	8		118.66	18.63	52.95	50
MBT16	16	30.0	16.0	12.5	10		123.56	20.39	54.91	53
MBT18	18	34.0	18.0	14.0	9		161.80	25.49	72.56	78
MBT20	20	36.0	19.0	15.0	9		182.40	29.41	81.39	89
MBT22	22	40.0	22.0	18.0	8	0.23～0.90 (2.3～9.2 kgf・cm)	243.20	42.16	108.85	130
MBT25	25	45.0	25.0	20.0	9		308.90	51.97	138.27	185
MBT28	28	50.0	28.0	22.0	9		393.24	63.74	176.51	255
MBT30	30	56.0	30.0	23.0	10		444.24	69.62	199.07	350
※許容誤差＝φD ： +0 -0.013、　W ： +0 -0.13、　H ：±0.13　（単位：mm）
○テフロンライナーはレース内径面に接着されています。 ○ご注文の際は在庫確認が必要です。

	当社へのお問い合わせはメールまたはFAXにてどうぞ
▲このページのトップへ

荷重用語の説明

テフロンタイプのスフェリカルは主として低速揺動下での使用を目的としています。この低速揺動下ではスフェリカルの寿命はテフロンライナーの摩耗により決定され、また静荷重下での性能もテフロンライナーの歪みによって決定されます。

荷重の負荷方向は左図の通りです。

静定格荷重

スフェリカルの永久歪みが下表の規定値を超えない荷重をいいます。

揺動荷重

テフロンタイプスフェリカルのＭＩＬ規格に規定される摩耗試験で、25,000サイクル後の摩耗量が 0.152mmを超えない荷重をいいます。
