| ＡＣ．ファンモーター |
|---|

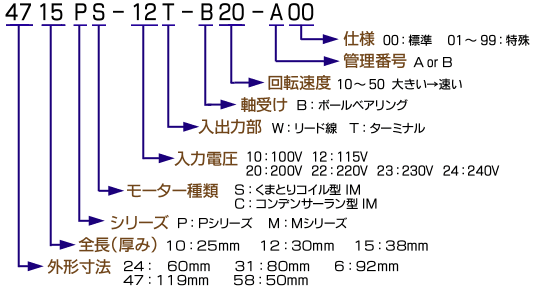

| Ａ.Ｃ.ファンモータ形式説明 |
|---|
 |
|---|
| ファンモーター標準型式の新呼称への移行についてのお知らせ |
| この度、ファンモーター標準品の型式定義・呼称を一新することとなりました。 タイプやシリーズにより異なっていた型式体系を統一し、 インチ表示の型式呼称から 世界標準であるメトリック単位（ミリメートル）を用いた型式呼称になったことで 今まで以上にケースサイズ、厚みが分かりやすくなりました。 |
 |
 |
| 当社へのお問い合わせは メールまたはFAXにてどうぞ |
 |
| Ａ.Ｃ.ファンモータ共通仕様 |
|---|
| 1． | 使用電圧範囲 | ： | 定格電圧の電圧変動を含めた±１０％ |
| 2． | 使 用 温 度 | ： | −１０℃〜７０℃（常温、実用上さしつかえない状態で結露なきこと） |
| 3． | 保 存 温 度 | ： | −４０℃〜７０℃（常温） |
| 4． | 絶 縁 抵 抗 | ： | DC 500V メガーにて １００MΩ以上 |
| 5． | 絶 縁 耐 圧 | ： | AC 1,500V １分間印加 （AC1,800V ３秒間） リード線とケーンング間 0.5mA |
| 6． | 騒 音 | ： | 定格電圧によりモータ側面より１mにて測定 |
| 7． | 耐 振 動 | ： | ＪＩＳＣ００４０に準拠 |
| 8． | 耐 衝 撃 | ： | ＪＩＳＣ００４１に準拠 |
| 9． | 寿 命 | ： | 定格電圧、連続運転において平均寿命時間50,000時間(周囲温度 20℃、湿度65％) |
| 10． | 焼 損 防 止 | ： | 定格電圧において 72時間拘束されても焼損しません。 |
| 11． | 絶 縁 階 級 | ： | Ｅ種 (UL： CLASS A) |
| ※ | 取 付 方 法 | ： | 取付は吸入法、吐出法のいずれでも、また、水平、垂直、傾斜のいずれの取付でも任意で 選べます。 |
| ※ | 保 護 方 式 | ： | インピーダンス方式又はサーマル・プロテクター方式によりモータの焼損を防止 |
| インピーダンス方式 | ： | モータ巻線固有のインピーダンスにより絶縁階級に定められた温度上昇値以下になるよう モータ巻線を定める方式 |
|
| サーマル・プロテクター方式 | ： | 巻線部にバイメタルを用いた有接点スイッチを組み込み、絶縁階級に定められた温度上昇値 以下になるよう動作させる方式 |
|
| ■ | 特記事項 | ||
| ●本仕様書に記載されていない項目で、特に決めの必要項目は事前に御連絡下さい。 ●当仕様書満足範囲において性能向上のため、部品等一部変更する場合があります。 ●保管はできるだけ６ヶ月以内とし、高温多湿の場所は避けて下さい。 ●納入品単体の故障により誘発される損害はご容赦いただきます。 |
|||
